1、概述

紅外測溫儀又叫紅外溫度計，大致分為手持式紅外測溫儀（便攜式紅外測溫儀），固定式紅外測溫儀（在線式紅外測溫儀也可認為是紅外溫度傳感器）兩大類。紅外測溫儀由光學系統、光電探測器、信號放大器及信號處理、顯示輸出等部分組成。光學系統匯聚其視場內的目標紅外輻射能量，視場的大小由測溫儀的光學零件及其位置確定。紅外能量聚焦在光電探測器上并轉變?yōu)橄鄳碾娦盘?。該信號?jīng)過放大器和信號處理電路，并按照儀器內療的算法和目標發射率校正后轉變?yōu)楸粶y目標的溫度值。

傳感器選擇：匹配美國泰克雷泰傳感器+向?qū)Х辣蚐X-300A型變送器

標準 MI3 系列傳感頭(低溫探頭)

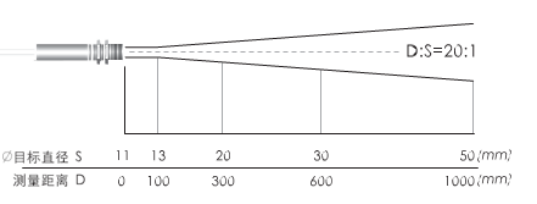

RAYMI310LTS:測溫范圍-40～600℃(-40～1112℉) , 響應波長8～14微米, D：S=10:1,響應時間130ms,

RAYMI320LTS:測溫范圍0～1000℃(32～18322℉) , 響應波長8～14微米, D：S=22:1,響應時間130ms, 1米電纜

RAYMI302LTS:測溫范圍-40～600℃(-40～1112℉) , 響應波長8～14微米, D：S=2:1,響應時間130ms,快速 MI3 系列傳感頭(快速響應型低溫探頭)

RAYMI310LTF:測溫范圍0～1000℃(32～1832℉) , 響應波長8～14微米, D：S=10:1,響應時間20ms,

MI3 系列傳感頭(5微米玻璃專用型):RAYMI320G5S:測溫范圍250～1650℃( 482～3002℉) , 響應波長5微米, D：S=22:1,響應時間55ms,

2、原理

在自然界中，一切溫度高于絕對零度的物體都在不停地向周圍空間發出紅外輻射能量。物體的紅外輻射能量的大小及其按波長的分布 —— 與它的表面溫度有著十分密切的關系。因此，通過對物體自身輻射的紅外能量的測量，便能準確地測定它的表面溫度，這就是紅外輻射測溫所依據的客觀基礎。
