GUIDEST VA5000內窺式爐內高溫工業電視設備是運用于高溫環境的特種閉路電視設備，采用壓縮空氣冷卻的方式。探頭采用雙層不銹鋼材料，夾層通壓縮空氣直接致冷，并在前端形成風簾；內層壓縮空氣對攝像機及鏡頭進行強制風冷，同時在前端噴出形成風簾。設備可將攝像鏡頭直接伸入爐內觀察爐內工件運行、物料熔化和火焰形狀等狀況，可廣泛應用于冶金、電力、建材、輕工、化工、機械等行業的加熱爐、蒸汽鍋爐、玻璃熔融槽、燒結爐等工業高溫設備上，尤其在不宜采用水冷卻的情況下（水資源缺乏且冬天水管易爆裂的北方地區）使用更為廣泛。既保證生產安全，提高產品質量，又改善工作環境，降低勞動強度，還便于實現集中調試及生產過程的自動化。

直角內窺式高溫工業電視

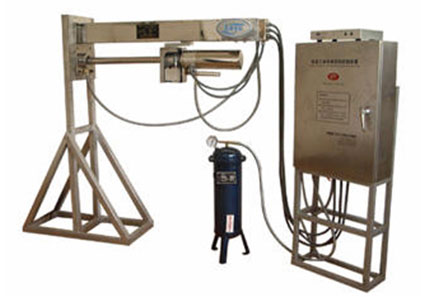

產品型號：GUIDEST VA5000 ZJ-400A/700A/1000A （圖1）


彎角內窺式高溫工業電視產品

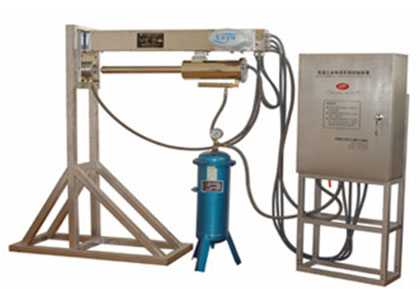

產品型號：GUIDEST VA5000 WJ-400B/700B/1000B（圖2）

產品簡介
該內窺式電動型高溫工業電視監控系統攝像機鏡頭可以伸入爐內,直接在爐內大視角觀察各種工件運行、物料熔融、燃燒火焰的情況等。內窺式電動型高溫工業電視監控系統可廣泛應用于冶金加熱爐、玻璃熔窯、熱電廠發電鍋爐等行業。探頭在遇到停氣、停電、超溫情況時，探頭將自動退出爐外以保護探頭。

2.主要性能及指標：
2.1電器性能指標：
掃描方式：PAL制625行50場 2∶1隔行
視頻輸出：1Vp-p 負極性 75Ω
信噪比：≥45dB
亮度鑒別等級：≥8級
彩色CCD水平解析力：480線
系統水平清晰度：≥450線
視角：90°（對角線）
功耗：120W

2.2使用環境條件：
爐內溫度：≤2000℃
自動退出裝置：≤90℃
控制系統：≤70℃
壓縮空氣：（最好采用儀表氣）
入口壓力：0.25～0.7Mpa
流量：≥0.3M?/min
入口溫度：≤35℃

2.3自動退出功能：
在出現下列三種情況之一時，具有自動退出功能：
探頭罩內腔溫度超過設定值（≥55℃）時
壓縮空氣壓力低于規定值（≤0.2Mpa）時
停電時（需設置UPS電源）

2.4手動控制功能：
在設備處于正常工作條件下：
當自動退出裝置上的手動／自動插銷處于自動檔時，按控制箱內"進"按
鈕、"退"按鈕能實現探頭伸進、退出功能；通過遙控操作器可以對探頭罩
實現伸進、退出的遠程控制（遙控操作器另配）。
當自動退出裝置上的手動／自動插銷處于手動檔時，可以用手推、拉探頭
罩實現伸進、退出功能。

3.工作原理：
成套設備中含：自動退出裝置、高溫探頭罩、控制箱及油水分離器組成。
3.1圖像部分：
圖像系統主要由彩色攝像機及自動光圈高溫針孔鏡頭完成對爐內情況的圖像采集，經同軸電纜傳送至彩色監視器顯示圖像。彩色攝像機及鏡頭均置于耐高溫探頭罩內，由自動退出裝置帶動將其伸入爐內。

3.2氣路部分：
空壓站送來的壓縮空氣（壓力大于0.4Mpa），經轉接后一路送至爐門機構，經爐門內部轉換后在陶瓷管的末端形成具有一定壓力的風簾，防止由于爐內正壓而產生的火焰經爐門向外噴出現象，并可以有效地減小爐內高溫對探頭罩外層產生的熱輻射；另一路送至油水分離器，經過本級粗過濾后接入控制箱，在控制箱內分成兩路，一路經調壓閥直接調壓（壓力大于0.2Mpa）后送至探頭罩夾層，該低溫高速氣流在夾層內形成氣墻，有效地減小外層對內層的熱輻射及熱傳導，氣流在探頭前端口形成壓力內簾，既可以防止?fàn)t內火焰的反串現象，又可以消除爐內的高溫粉塵對鏡頭的侵蝕。由于探頭罩內層裝有攝像機及鏡頭，因而對輸至內層的壓縮空氣的精度要求更高，該路氣經過一級精密過濾調壓（壓力大于0.25Mpa）后，送至置于探頭罩內層前端的渦旋致冷器上，本路氣再經渦旋致冷器冷卻（溫度可降低10～15℃）后送至探頭罩內腔，直接對攝像機及鏡頭強迫風冷，流過整個探頭罩，并在前端進一步形成風簾，起到保護作用。

3.3自動保護部分：
本設備具有低壓、超溫、停電退出功能。該三種保護功能的動作采集點分別為：置于控制箱內的接在精過濾器輸出端的壓力控制器、置于探頭罩內層的溫度探頭、置于UPS電源前端的電源繼電器。
3.3.1低壓退出功能：設定的標準參考值為：0.2Mpa（爐內溫度為1200℃）
當壓力控制器檢測到精密過濾器輸出的壓縮空氣壓力低于0.2Mpa時，內部開關斷開，該動作信號經控制線反饋給電器控制箱內的PLC控制器，經處理后由主控電路板控制探頭罩退出。該動作處理的時間延時小于5ms。
3.3.2超溫退出功能：設定的標準參考值為：50℃（爐內溫度為1200℃）
置于探頭罩前端的熱電偶溫度探頭完成對溫度參考量的采樣，由傳感線送至控制箱內的溫度顯示儀，經處理后轉換成數字信號送至面板顯示。當探頭罩內前端溫度大于47℃，顯示儀內部開關繼電器斷開，該動作信號經控制線反饋給電器控制箱內的PLC控制器，經處理后由主控電路板控制探頭罩退出。該動作處理的時間延時小于10ms。
3.3.3停電退出功能：本功能需加UPS電源才有效。（UPS電源另配）
當系統出現停電情況時，處于UPS電源輸入端的電源繼電器斷開，此時UPS電源開始工作，繼續向本設備供電。該動作信號經控制線反饋給電器控制箱內的PLC控制器，經處理后由主控電路板控制探頭罩退出。該動作處理的時間延時小于5ms。

3.4自動退出參數的設定：
自動退出參數的設定含：溫度系數的設定及氣體壓力系數的設定兩部分。
3.4.1溫度系數的設定：（溫度表示意圖如下）

正常工作時，測量/設定開關置于測量檔，LED數碼管顯示的溫度為探頭罩內被測量的溫度值。設定溫度控制系數時，將測量/設定開頭置于設定檔，數碼管顯示的溫度為現在所設定的溫度值。調節設定旋鈕（按圖中方向），將溫度系數值設定于合適的溫度范圍（45℃～55℃）內。
溫度系數值設定完畢后，須將測量/設定開關置于測量檔方可實現自動控制。
注：設定旋鈕為無級連續調節旋鈕。

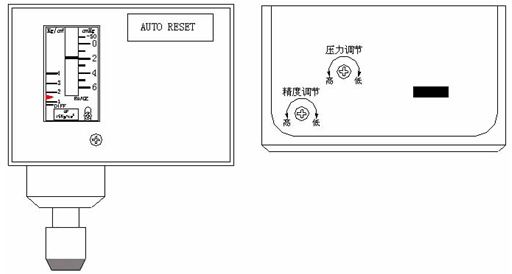

3.4.2氣體壓力系數的設定：（壓力控制器示意圖如下）

壓力控制系數調節時，應調節精度設定旋鈕將精度指針（DIFF）置于0.0Kg/cm?。
調節壓力設定旋鈕，使壓力指針置于合適位置（0.15～0.2Mpa）。
※備注：壓力控制系數最低不能低于0.15Mpa。

3.5供電部分：
本設備采用AC220V±10%供電，外接電源直接接入電器控制箱內，經開關控制后分二路輸出，一路提供給溫度顯示儀；另一路提供給電源變壓器。電源變壓器輸出二路電壓：AC24V。AC24V輸出至探頭罩內，提供攝像機電源。在整機全部工作時，本設備將產生120W的功耗。置于電器控制箱內的空氣開關額定值為10A/250V
