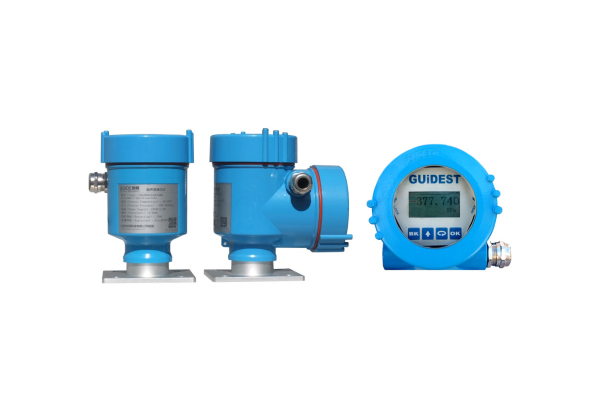

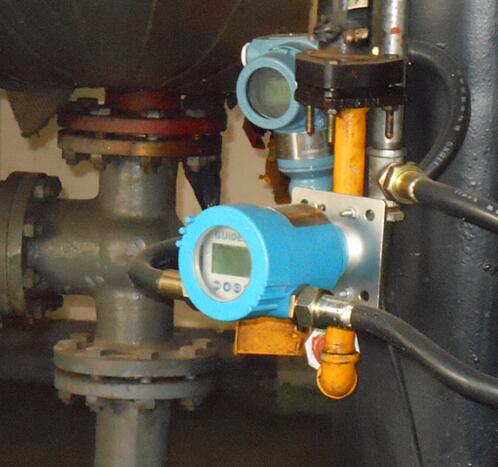

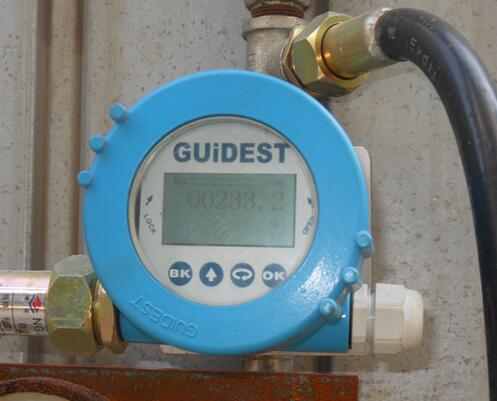

SX-300A 防爆顯示表
SX-300A防爆顯示儀表是一種多功能顯示儀表，它適用于各種工藝現場，可進行多種現場信號采集顯示，便于工人巡檢監控；可采集4-20mA模擬量、PT100熱電阻、熱電偶等信號，并可參與控制、變送等簡單信號處理；采用鋁合金殼體，防護等級可達IP65/68，防爆標志ExiaIIBT6，適用于環境條件惡劣的工藝環境。
1、技術指標
型 號 | SX-300A | SX-300SC | SX-300MD |
輸 入 | 4-20mA、PT100 | 4-20mA | 4-20mA/RS485/HART/ TRL2 |
輸 出 | 4-20mA、2路繼電器 | 4-20mA | 4-20mA/RS485 |
回路壓降 | — | ＜3.5 VDC | — |
顯示精度 | ＜0.3% F.S | ＜0.2% F.S | ＜0.2% F.S |
顯示位數 | 4位 | 4位 | 4位 |
防爆標志 | ExiaIIBT6 | ExiaIIBT6 | ExiaIIBT6 |
防護等級 | IP65 / IP68 | IP65 / IP68 | IP65 / IP68 |
工作電源 | 24VDC、220VAC | 無需單獨供電 | 24VDC、220VAC |
殼體材質 | 鑄鋁 | 鑄鋁/不銹鋼 | 鑄鋁 |
外供電壓 | 24VDC（可選） | 無 | 無 |
電氣接口 | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） |
安裝方式 | 2”U型卡、板卡 | 2”U型卡、板卡 | 2”U型卡、板卡 |
2、使用方法：
第一步：打開儀表

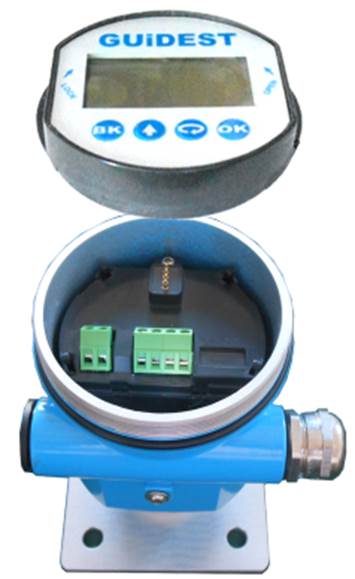

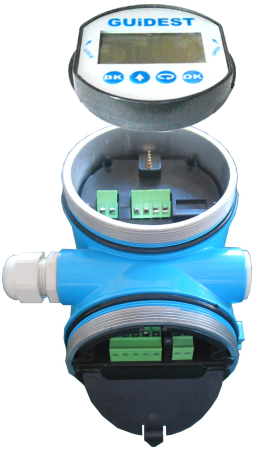

單腔殼體 雙腔殼體

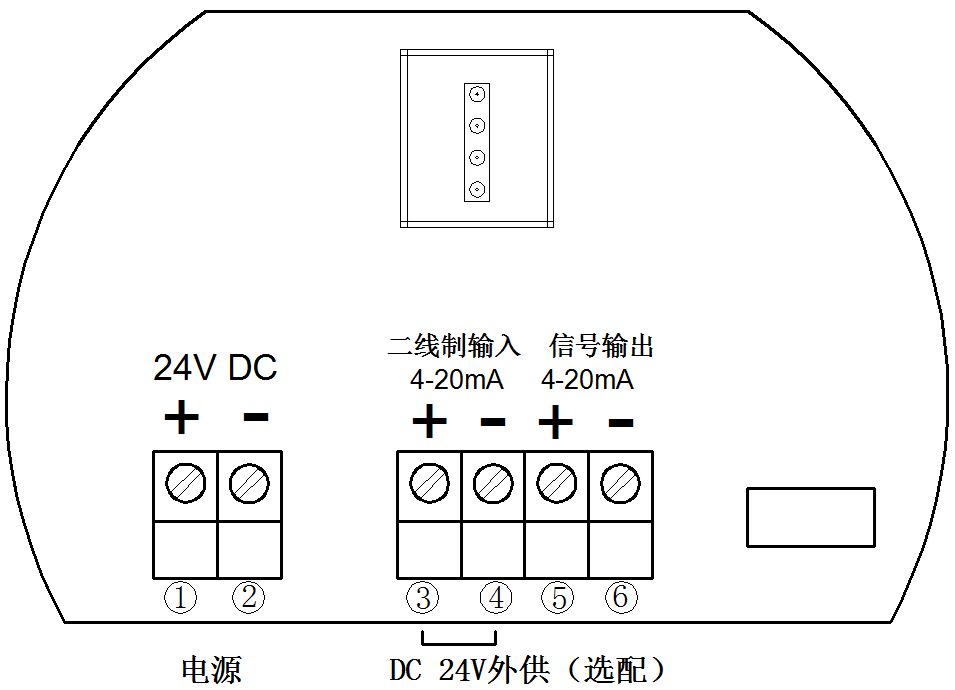

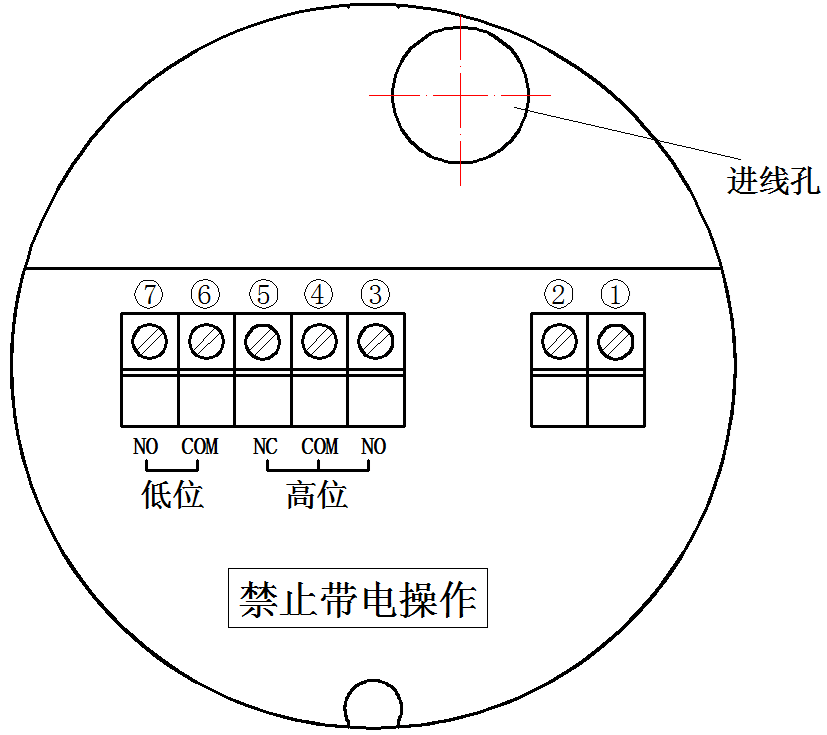

第二步：儀表接線圖示：
![QCXWIVM)YFKG]PSPC9VIPN4.png](/static/upload/image/20221013/1665651276186116.png "1665641434504924.png"){kind=small}
![QCXWIVM)YFKG]PSPC9VIPN4.png](/static/upload/image/20221013/1665651276152553.png "1665641456199618.png")
![]EJCZFD7Q7M48SZ}DR2]U02.png](/static/upload/image/20221013/1665651276128168.png "1665641504698351.png")
3、產品選型
GUIDEST SX-300 顯示類儀表 | |||||||||
A | 二次顯示表 | 儀表類型 | |||||||
SC | 回路顯示表 | ||||||||
MD | 多參數顯示表 | ||||||||
A | 220V AC | 供電類型 | |||||||
B | 24V DC | ||||||||
C | 無需獨立供電（適配SC型儀表） | ||||||||
2 | 4-20mA | 輸入 | |||||||
P | PT100（僅A型儀表適用） | ||||||||
R | Modbus RS485（僅MD型儀表適用） | ||||||||
H | HART協議（僅MD型儀表適用） | ||||||||
T | 羅斯蒙特TRL2（僅MD型儀表適用） | ||||||||
2 | 4-20mA | 輸出 | |||||||
P | 4-20mA+上下限2點繼電器報警（僅A型儀表適用） | ||||||||
R | Modbus RS485（僅MD型儀表適用） | ||||||||
M | M20*1.5 | 電氣接口 | |||||||
N | 1/2”NPT（F） | ||||||||
A | 帶24VDC外供電源（僅A型儀表適用） | 外供電源 | |||||||
B | 不帶外供電源 | ||||||||
P | 標準型 | 安全類型 | |||||||
I | 防爆型ExiaIIBT6 | ||||||||
GUIDEST SX-300 | 訂貨代碼 | ||||||||
